产品概述

虚拟试验平台 PERA SIM VTP

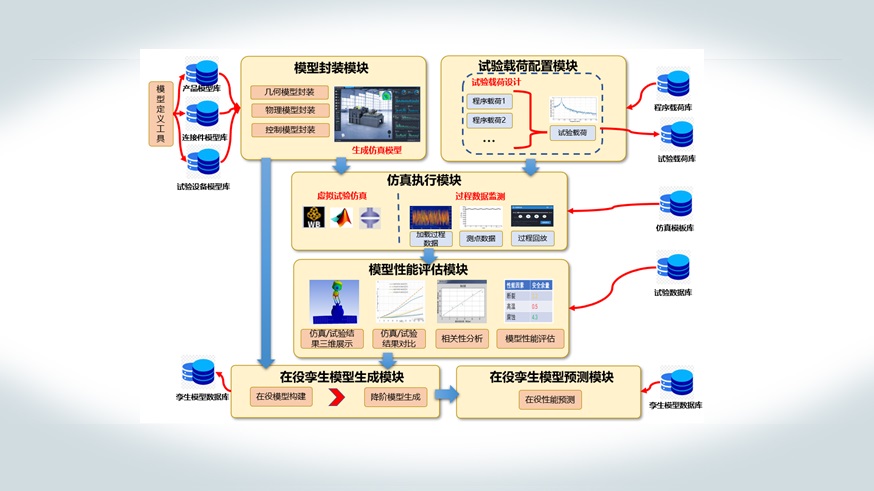

PERA SIM VTP虚拟试验平台是一款通过构建和封装试验过程中所涉及的试验件、试验设备和试验环境等模型,实现仿真模型装配生成,快速性能分析校核,并以三维可视化的形式展示出来,同时支持真实试验数据与虚拟试验数据的对比分析及修正的平台软件。

通过使用该软件,提高了模型和标准的复用性和一致性,保证了试验设计的合理性以及试验结果的可靠性。同时,通过实时监控和结果可视化分析展示,帮助工程师更加直观、清晰地感知、判断产品的状态,该软件可以满足不同行业、不同领域的试验需求,为用户提供高效、可靠的虚拟试验服务。

特色功能

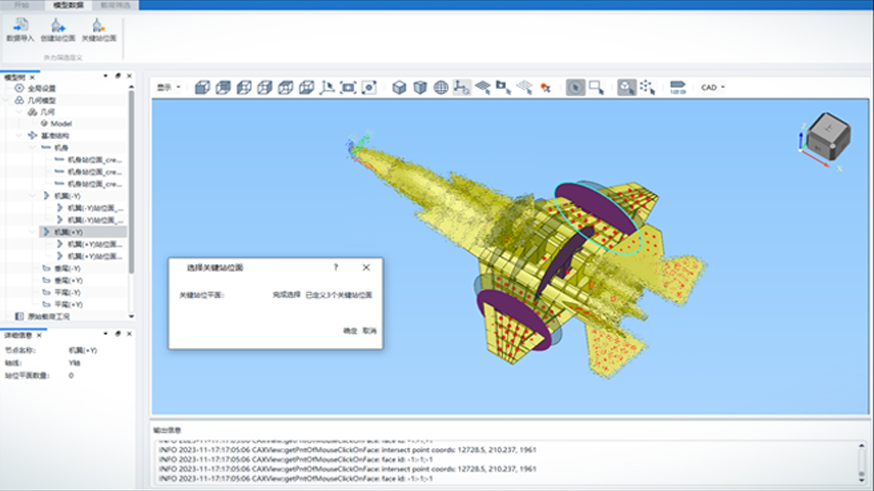

仿真模型封装

将外部导入的模型进行网格划分、属性定义、边界定义、分析工况定义以及外部接口定义,完成虚拟试验模型的构建和封装。通过对仿真模型的构建和封装,每个仿真模型具有清晰的外部接口和适用场景,可以独立应用于不同的试验过程,实现了仿真模型的复用性和一致性,不仅简化了工程仿真的过程,同时也提高了模型的质量和可维护性。

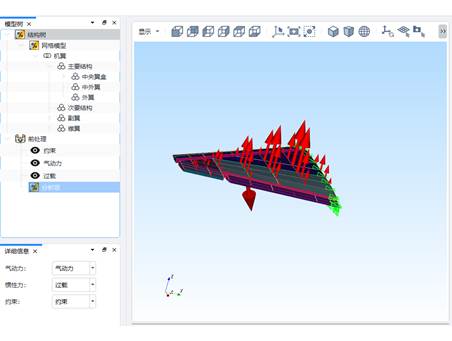

试验载荷设计

试验载荷设计功能提供了针对不同试验对象、试验要求的试验载荷设计方法,包括试验载荷的计算修正以及严重载荷的筛选。一方面最大限度保证了试验设计的合理性以及试验结果的可靠性,另一方面减少了试验的次数、节约了成本。

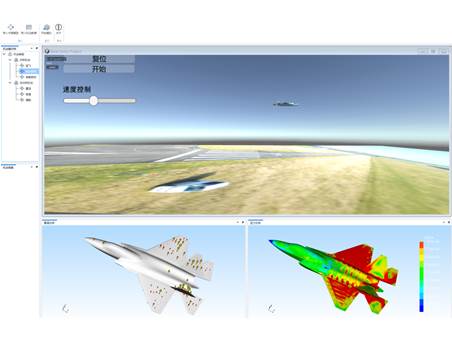

产品性能状态三维可视化

通过三维、图表等多种可视化形式,呈现产品的性能状态信息,以帮助用户更直观、更清晰地了解产品的性能表现和问题状况。通过三维可视化的形式展示产品的性能状态,包括应力分布,温度分布等,并对比对分析数据进行图表可视化,帮助工程师更加直观、清晰地感知、判断产品的性能状态。

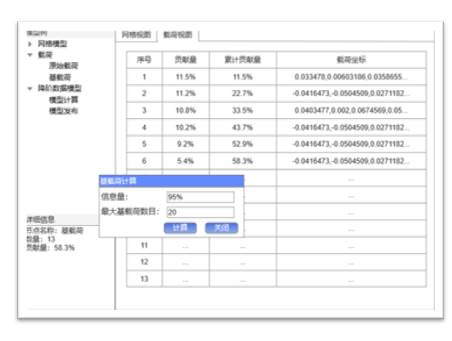

仿真模型降阶

通过数据矩阵或AI模型的方式对有限元计算模型进行降阶,将复杂的仿真模型简化为较小规模的模型,以降低计算成本、提高计算效率,并尽可能保留原模型的主要动态特性和精度,以满足特定应用场景的需求。其中数据矩阵针对线性仿真模型进行快速插值计算,AI模型通过拟合仿真模进行快速计算,以得到当前载荷下产品的性能状态。

客户价值

-基于模型属性信息和连接信息的仿真模型自动装配生成
-基于产品运行环境的试验载荷快速计算及筛选
-基于产品性能评价参数的仿真结果可视化展示及对比分析
-基于插值模型和AI模型的降阶模型生成

项目案例

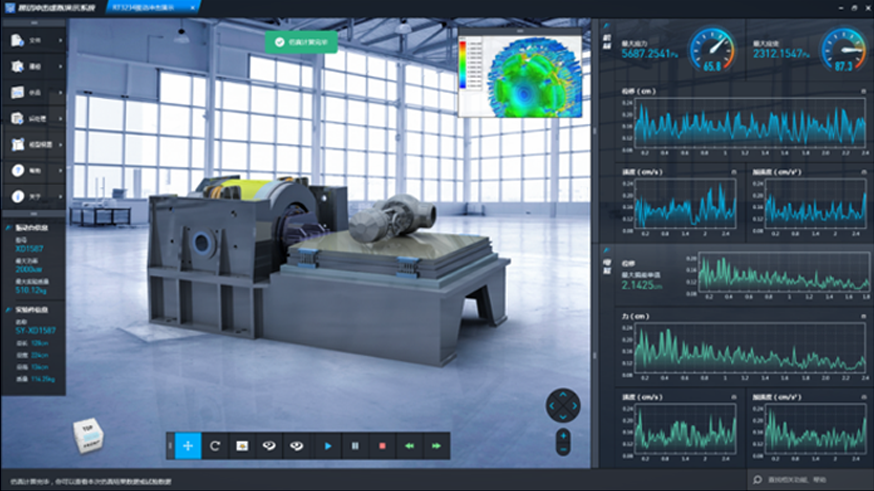

虚拟振动试验平台

虚拟振动试验平台由机械系统和虚拟试验平台电磁系统组成,两个子系统作为面向业务的基础环境,具备了多学科综合仿真设计的能力,针对于当前试验台架与试验本体搭建测试与验证环境,用于分析物体在实际振动环境中的动态响应、振动模式和频率等,并帮助工程师和设计师在设计阶段进行准确的振动分析和优化,以提高产品的性能和可靠性。

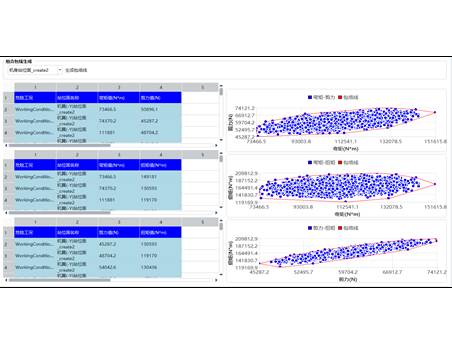

载荷筛选软件

载荷筛选是对严重载荷工况进行筛选,从千种载荷工况中筛选出所关注结构的严重载荷工况,对关注结构的后续有限元分析就限于严重载荷工况下进行。采用常用的严重载荷工况筛选方法:按特征载荷(结构内力、交点载荷等)方向、数值大小,从大量工况中找出严重情况,以减少后续有限元分析/强度分析计算工况。
